Bobina B-Type

Bobine tipo B40, B60, B80/17 e B80/33 finalizzate all’avvolgimento e alla spedizione singola o multipla di corda per pneumatici, comunemente chiamata tire-cord, ma utilizzata anche per l’avvolgimento hose-wire, saw-wire e fili speciali.

product

/

Bobina B-Type

Bobine tipo B40, B60, B80/17 e B80/33 finalizzate all’avvolgimento e alla spedizione singola o multipla di corda per pneumatici, comunemente chiamata tire-cord, ma utilizzata anche per l’avvolgimento hose-wire, saw-wire e fili speciali. La gamma di bobine B-type è composta dalle seguenti categorie:

- Bobine della serie N, caratterizzate di norma da una struttura leggera e dalla presenza di un piattello di traino dal diametro standard (153mm). Sono particolarmente indicate per l’avvolgimento di corda per pneumatici e vengono trattate con un ciclo di verniciatura a polveri (monocolore o bicolore)

- Bobine della serie S, caratterizzate di norma da una struttura rinforzata aventi spessori maggiorati delle lamiere, e dalla presenza di un piattello di traino con diametro incrementato (175mm) e saldato alla flangia per mezzo di una doppia elettro-puntatura di classe A. Sono indicate per l’avvolgimento di fili sottili e hose-wire e vengono trattate anch’esse con un ciclo di verniciatura a polveri (monocolore o bicolore). Per l’avvolgimento di saw-wire, ovvero il filo implicato nella produzione di celle solari, è prevista la zincatura elettrolitica secondo UNI EN ISO 2081:2008, disponibile con passivazione argento o oro. Lo spessore dei materiali utilizzati per la produzione delle bobine B-type varia a seconda dell’applicazione e dell’esigenza specifica del cliente, fino ad un massimo di 2mm di spessore per ogni componente.

La tenuta delle saldature e la resistenza delle bobine viene monitorata costantemente per mezzo di test di strappo e prove di deformazione sotto pressione, che vengono eseguiti su tutti i lotti di B-type prodotti da A.Appiani srl.

/

CARATTERISTICHE DI SERIE

caratteristica Bobina B-Type

Elettro-puntatura con Nr 8 punti di classe A per bobine finalizzate alla spedizione one-way del materiale avvolto (generalmente saw-wire)

ritorna
caratteristica Bobina B-Type

Elettro-puntatura con Nr 12 punti di classe A per bobine finalizzate alla spedizione multipla del materiale avvolto

ritorna
caratteristica Bobina B-Type

Tamburo Saldato in TIG

ritorna
caratteristica Bobina B-Type

verniciatura monocolore o bicolore (tutti i RAL disponibili) con polveri epossidiche o epossi-poliestere, con caratteristiche meccaniche e di adesione controllate

ritorna
caratteristica Bobina B-Type

Calibratura delle bobine

ritorna
caratteristica Bobina B-Type

Stampigliatura sulle flange della data di produzione e della freccia di avvolgimento

ritorna

/

OPZIONI

opzione Bobina B-Type

stampigliatura del logo cliente sulla flangia

ritorna
opzione Bobina B-Type

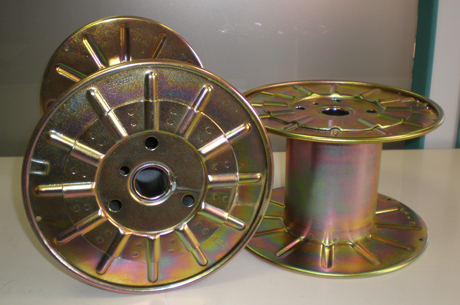

zincatura elettrolitica secondo UNI EN ISO 2081:2008 – passivazione oro o argento – per avvolgimento di saw-wire

ritorna
opzione Bobina B-Type

applicazione di Nr 1 o Nr 2 piattelli di rinforzo elettro-puntati nel tamburo

ritorna
opzione Bobina B-Type

corpo aggraffato per applicazione leggere (nei modelli B40 e B60)

ritorna
opzione Bobina B-Type

forature speciali sul piattello (asole o altro) secondo richiesta specifica

ritorna
opzione Bobina B-Type

piattello di traino con diametro maggiorato (tipo S) e doppia elettro-puntatura di classe A alla flangia

ritorna
opzione Bobina B-Type

tubetto centrale saldato in TIG al piattello

ritorna
opzione Bobina B-Type

clip fermafilo sulla flangia, realizzate in filo zincato oppure stampate sulla flangia stessa

ritorna
opzione Bobina B-Type

larghezza utile di avvolgimento (flangia-flangia) variabile secondo richiesta specifica

ritorna
opzione Bobina B-Type

piattello di traino con diametro molto maggiorato per applicazioni particolarmente gravose

ritorna

/

GALLERY FOTOGRAFICA

/

tabelle dimensionali

scarica le tabelle dimensionali del prodotto:

/

scheda dimensionale
