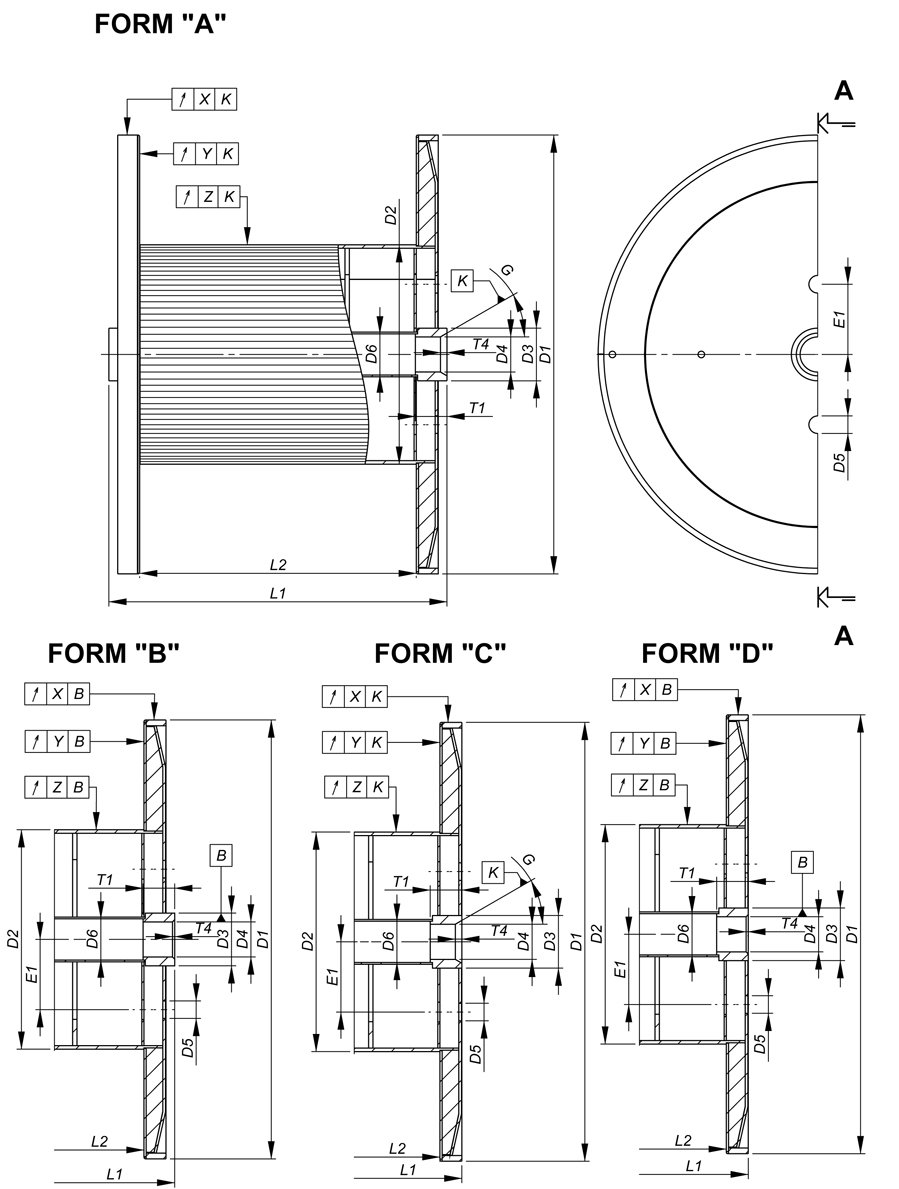

SCHEDE DIMENSIONALI
GALLERY & MULTIMEDIA

/

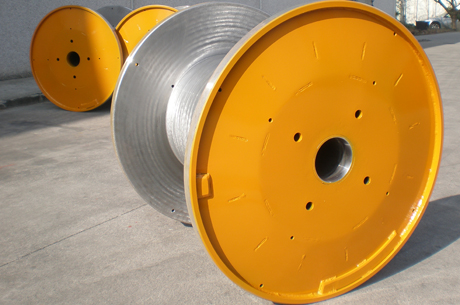

Bobina BTC

Bobina da processo per alte portate con dimensioni conformi a norma DIN (46395/46397) o a seconda dell’esigenza specifica del cliente. Realizzata nella sua versione base con flangia doppia rinforzata da profilati interni e corpo tornito ad alto spessore, trova la sua naturale applicazione nei processi di trafila a velocità medio-alte di fili ferrosi e non ferrosi, ad esempio piattina di acciaio, filo per saldatura e piattina di rame. Con adeguati rinforzi e forature preposte alla circolazione del calore, può essere utilizzata anche nei cicli termici di trattamento del materiale avvolto.

Le flange sono disponibili nei diametri standard 760, 800, 1000 e 1250 mm, ma diametri di flangia intermedi o extra-formati sono comunque realizzabili su richiesta specifica.

Le BTC sono caratterizzate da una struttura robusta e rinforzata nei punti maggiormente sollecitati dalla pressione del filo avvolto. È prevista la lavorazione meccanica della superficie del tamburo e, di norma, del profilo esterno delle flange. Queste operazioni consentono di ottenere dei buoni valori di eccentricità del corpo e delle flange rispetto all’asse di rotazione della bobina e, grazie anche alla successiva equilibratura, rendono le bobine BTC adatte a supportare cicli di avvolgimento a velocità sostenute. Il modello standard viene verniciato in smalto epossidico sulle superfici esterne delle flange.
