Bobina BPS

Bobina a flangia doppia stampata adatta per processo interno e/o per spedizione e realizzata con dimensioni conformi a norma DIN (46395/46397) o a seconda dell’esigenza specifica del cliente.

product

/

Bobina BPS

Bobina a flangia doppia stampata adatta per processo interno e/o per spedizione e realizzata con dimensioni conformi a norma DIN (46395/46397) o a seconda dell’esigenza specifica del cliente. Realizzata in materiali di alta qualità, provvista di tamburo tornito e bordo flangia adatto per sollevamento mediante ganci. E’ bilanciata dinamicamente secondo G16 ISO 1940 per velocità fino a 50 m/s e può sostenere portate elevate. Le flange sono disponibili con diametro 500, 560, 630, 760, 800, 1000 mm.

Bobina adatta per fili metallici e cavi in rame e in alluminio, e per utilizzo su linee di sbozzatura, di trafilatura (monotorsione o bitorsione), trefolatrici, linee di trecciatura, armatrici, bobinatori statici e dinamici. Adatta anche per estrusione e per ricottura (previa foratura per passaggio del calore). Il modello standard viene verniciato in smalto epossidico sulle superfici esterne delle flange, ma sono disponibili anche altri trattamenti a seconda dell'esigenza specifica del cliente.

/

CARATTERISTICHE DI SERIE

caratteristica Bobina BPS

Flangia doppia stampata

ritorna
caratteristica Bobina BPS

Tornitura del corpo

ritorna
caratteristica Bobina BPS

Bilanciatura dinamica secondo G16 ISO 1940 per velocità di processo fino a 50 m/s

ritorna
caratteristica Bobina BPS

Bordo flangia adatto per sollevamento

ritorna
caratteristica Bobina BPS

Verniciatura esterna delle flange in smalto epossidico (tutti i RAL disponibili)

ritorna

/

OPZIONI

opzione Bobina BPS

marcatura o stampigliatura del logo cliente e/o numerazione progressiva sulle flange e/o tara

ritorna
opzione Bobina BPS

albero provvisto di bussole intercambiabili inserite a caldo

ritorna
opzione Bobina BPS

albero provvisto di bussole intercambiabili avvitate

ritorna
opzione Bobina BPS

mozzi in materiale bonificato per incrementarne la durezza e rallentare il processo di deterioramento

ritorna
opzione Bobina BPS

tornitura del lato interno delle flange per migliorare i valori di sfarfallamento rispetto all’asse della bobina

ritorna
opzione Bobina BPS

tornitura delle controflange

ritorna
opzione Bobina BPS

tamburo rinforzato per incrementare la capacità di portata

ritorna
opzione Bobina BPS

serbatoio di raccolta del filo in processi di trefolatura e cordatura

ritorna
opzione Bobina BPS

tondo nel bordo flangia per incrementare la robustezza della flangia ed evitare deformazioni dovute alla movimentazione

ritorna
opzione Bobina BPS

pioli torniti per sistemi di traino specifici

ritorna
opzione Bobina BPS

forature preposte alla circolazione del calore nei processi di trattamento termico del filo

ritorna

/

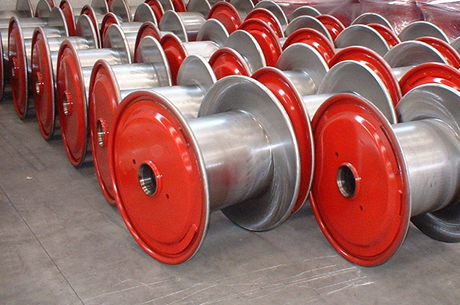

GALLERY FOTOGRAFICA

/

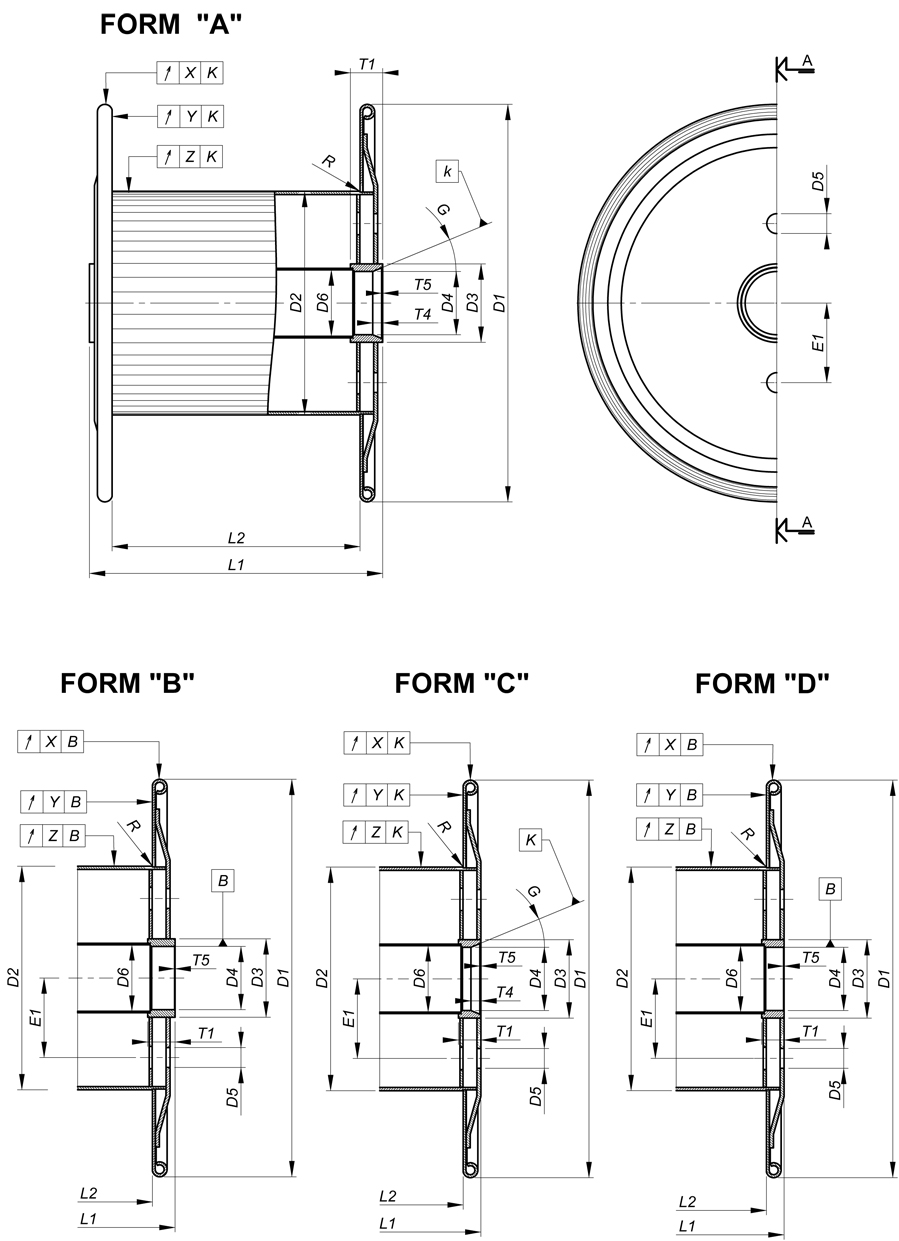

tabelle dimensionali

scarica le tabelle dimensionali del prodotto:

/

scheda dimensionale
